自動影像量測儀

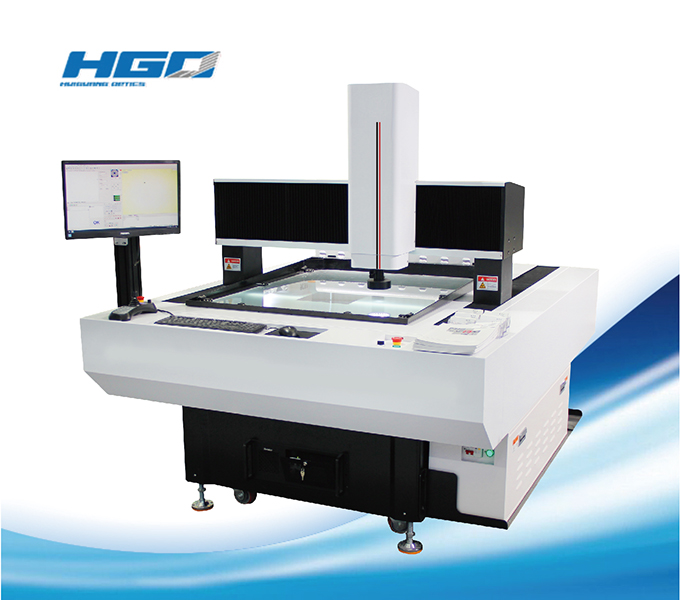

2.5D/3D全自動影像量測儀HG-CN系列

分類:自動影像量測儀 發布時間:2020-07-04 7937次瀏覽

2.5D/3D全自動影像量測儀HG-CN系列,讓您操作更便捷。

2.5D/3D全自動影像量測儀HG-CN系列

2.5D/3D全自動影像量測儀HG-CN系列,讓您操作更便捷。

產品詳情

2.5D/3D全自動影像量測儀HG-CN系列特點:

◆ 高性能伺服電機運動裝置,保證儀器高速運行下高靜音,高精度,高重復度

◆ TPI精密絲桿、讓測量定位精度準確可靠、定位精度可達到0.001mm

◆ 立柱和底座采用高精度的花崗巖結構、穩定可靠。

◆ 配備多功能測量軟件、讓測量速度比手動影像測量?jī)x提升4-5倍.

◆ 可導入DXF文件進行快速檢測,實現快速編程.批量測量同規格產品.

◆ 測量數據可導入Word、Excel、AutoCAD、圖文并茂的報表輸出功能、輕松輸出檢測結果

◆ 具有自動輪廓掃描、輪廓跟蹤、產品外形自動掃描等功能.

◆ Z軸采用上銀精密級線性導軌和X、Y軸采用高精度交叉導軌、保證機器精度及使用壽命。

◆ CN專用高清晰度鏡頭和專用高分辨率CCD、實現產品高清晰度測量。

◆ 業界先進的卡位鏡頭、輕松實現編程及程序測量,可選用自動變倍鏡筒.

2.5D/3D全自動影像量測儀配置參數

型號

HG-300CN

HG-400CN

HG-500CN

行程

300x200x200

400x300x200

500x400x200

外形尺寸

850x1300x1550

850x1300x1550

850x1300x1550

金屬臺面尺寸

460x360

460x360

460x360

工作臺玻璃尺寸

340x250

340x250

340x250

重量

250

250

250

承重

20

25

25

X 、Y軸測量精度(μm)

3.0+L/200

Z軸測量精度(μm)

5.0+L/100

X、Y軸運動速度

0-200mm/S(任意選擇)

Z軸運動速度

0-100m/S(任意選擇)

重復精度

 0.003

操作方式

 軟件

光柵尺

0.001mm玻璃光柵

X、Y軸導軌

 精密級交叉導軌

Z軸導軌

臺灣“上銀”H級精密直線導軌

Z軸絲桿

臺灣“TBI”研磨滾珠絲桿

軸承

日本原裝“NSK” 雙例組合向心球軸承

電機

“TIGER”交流同步伺服電機,定位精度≤0.001mm

運動控制器

SBK4000(全閉環控制器)

攝像機

SBK-HC536 1/3英寸600線彩色高清晰度攝影機(帶白平衡功能)

視頻卡

高解析度彩色視頻卡

光源

輪廓光

輪廓光 LED冷光源,透射光加裝聚光鏡片實現平行光照射

表面光

四環八區LED冷光源,各區獨立操控,256級亮度程控可調

光學鏡頭

0.7-4.5X卡位鏡頭,1:6.5變倍比

放大倍率

光學放大倍率:0.7~4.5×;影像放大倍率:24~158X

軟件

SBK-CNC-C專用全自動測量軟件

電腦

聯想電腦:內存2G、硬盤500G、19寸液晶顯示器、DVD光驅

電源

220V/50Hz/3A

工作環境

溫度20℃±2℃,溫度變化<2℃/hr,濕度30~80%

影像儀專用桌

內置開關電源、控制器、電機驅動器、電源控制開關、指示燈、急停開關、移動滾輪

保修期

12個月
