一鍵測量?jī)x，根據檢測需求，可分多種型號供大家選擇，詳情如下。
產品詳情
一鍵測量?jī)x特點
1、 打破傳統的測量工具
2、大口徑高景深，實現全視野范圍成像清晰，超低畸變
3、高分辨率相機，采用1200萬-4300萬像素高分辨率數字相機

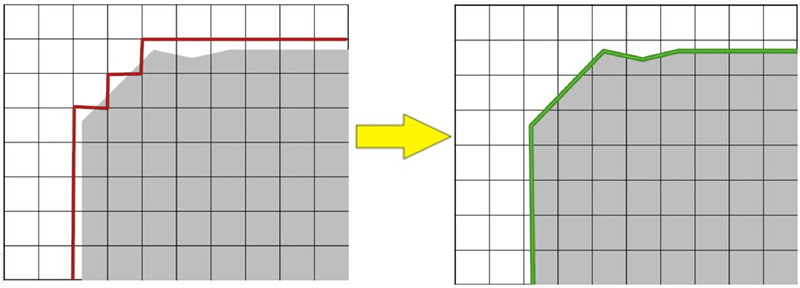

4、軟件采用先進的20：1亞像素圖像邊緣處理

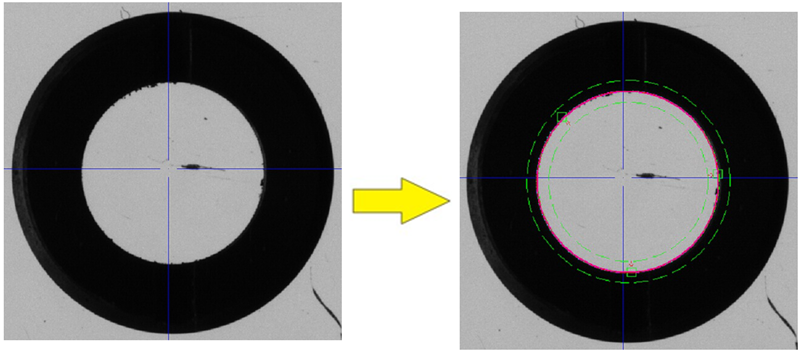

5、較小二乘法回歸處理可自動祛除毛刺和異常點，對特征位置的影響降至更低
6、高效的批量測量測量范圍內一次性可測量大于20000個尺寸，100個尺寸測量時間小于1秒，大幅縮短測量時間，提高測量效率。

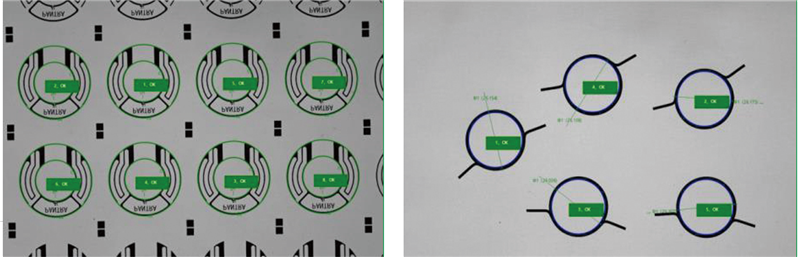

7、多個工件任意擺放，自動識別，批量測量
一鍵測量?jī)x圖片展示
 |  |

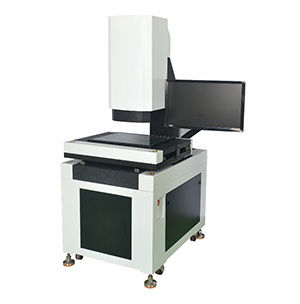

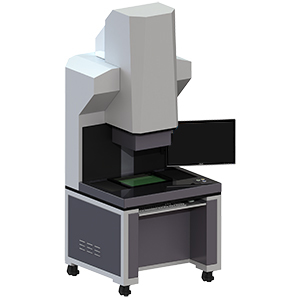

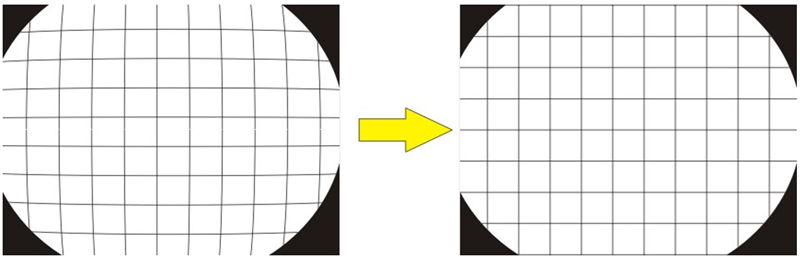

| FM190系列：采用先進的畸變校正技術，確保在視野范圍內的各位置、各角度測量結果穩定精準。 | FM拼接系列：在傳統影像儀測量技術之上，融入了先進的圖像拼接算法，集大視野，大行程于一體，拼接精度達到2μm，測量效率提升21倍以上 |
 |  |

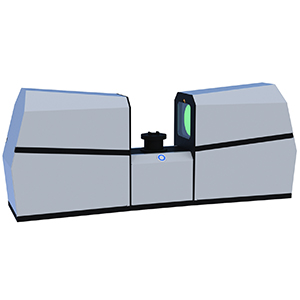

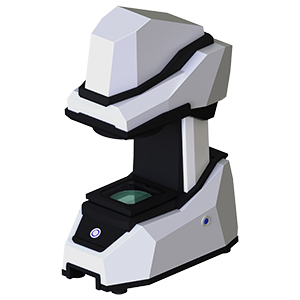

| FM臥式系列：專為軸類產品測量而生，擺脫軸類產品因滾動而造成的測量誤差，大大提高軸類產品測量的穩定性、準確性。 | FM立式系列：大視野影像閃測、高精度、全自動開創快速測量新理念通過將遠心成像與智能圖像處理軟件的完美結合，任何繁瑣的測量任務，都變得無比簡單。只需把工件放置到有效測量區域，然后輕輕按一鍵，工件所有二維尺寸瞬間完成測量。我們的產品從立式、臥式到大尺寸圖像拼接，國內產品較全、自主軟件開發、一站式解決方案！ |
一鍵測量?jī)xFM190系列技術規格
| 型號 | FM190 | FM190A |
測量行程 | 190×126 | 190×126 |
Z軸移動方式 | 固定 | 自動 |
光學鏡頭 | 雙遠心光學鏡頭 | 雙遠心光學鏡頭 |
景深 | 120 | 120 |
圖像傳感器（像素） | 2000萬 | 2000萬 |
測量精度（μm） | ±(4.0+L/50) | |
重復性（μm） | ±2.0 | |
光源 | 1000級程控光源 | |
圖像處理 | IVT先進圖像分析方法，256灰度等級，20:1亞像素處理技術 | |
軟件 | IVT-VISION | |
較小顯示單位（μm） | 0.01 | |
Z軸工作距離 | 400 | |
Z軸移動范圍 | - | 60 |
外形尺寸 | 600x750x1850 | |
重量（KG） | 385 | |
承重（KG） | 10 | |
工作環境 | 電源：220V/50Hz | |
備注：
1、特殊機型及軟件功能可接受定制
2、可選2600萬或4300萬像素工業相機
3、可選遠心行平行光源/表面同軸光源
一鍵測量?jī)xFM立式技術規格
| 型號 | FM100C | FM120C | FM100D |
測量行程 | 82×55 | 120×80 | 82×55/20×13 |
Z軸移動方式 | 自動 | 自動 | 自動 |
光學鏡頭 | 雙遠心光學鏡頭 | 雙遠心光學鏡頭 | 雙遠心雙倍率光學鏡頭 |
景深 | 80 | 80 | 80 |
圖像傳感器（像素） | 2000萬 | 2000萬 | 雙2000萬 |
測量精度（μm） | ±(2.5+L/50) | ±(2.5+L/50) | ±(2.5+L/50) |
±(1.5+L/50) | |||
重復性（μm） | ±1.5 | ±1.5 | ±1.5 |
±1.0 | |||
光源 | 1000級程控光源 | ||
圖像處理 | IVT先進圖像分析方法，256灰度等級，20:1亞像素處理技術 | ||
軟件 | IVT-VISION | ||
較小顯示單位（μm） | 0.01 | ||
Z軸移動范圍 | 45 | ||
Z軸工作距離 | 145 | ||
外形尺寸 | 260×450×660 | 280×480×680 | 260×480×800 |
重量（KG） | 28 | 30 | 35 |
承重（KG） | 5 | ||
工作環境 | 電源：220V/50Hz | ||
備注：
1、特殊機型及軟件功能可接受定制
2、可選配手動升降工作平臺
3、可選配表面同軸光
一鍵測量?jī)xFM拼接技術規格
| 型號 | FM322 | FM432 | FM542 |
測量行程 | 300×200×200 | 400×300×200 | 500×400×200 |
機臺移動方式 | 自動 | 自動 | 自動 |
單視野測量范圍 | 86×57 | 86×57 | 86×57 |
光學鏡頭 | 雙遠心光學鏡頭 | 雙遠心光學鏡頭 | 雙遠心光學鏡頭 |
景深 | 150 | 150 | 150 |
圖像傳感器（像素） | 2000萬 | 2000萬 | 2000萬 |
平臺移動測量精度（μm） | ±(3.0+L/200) | ±(3.0+L/200) | ±(3.0+L/200) |
平臺未移動測量精度（μm） | ±2.0 | ±2.0 | ±2.0 |
重復性（μm） | ±2.0 | ±2.0 | ±2.0 |
光源 | 1000級程控光源 | ||
圖像處理 | IVT先進圖像分析方法，256灰度等級，20:1亞像素處理技術 | ||
軟件 | IVT-VISION | ||
較小顯示單位（μm） | 0.01 | ||
外形尺寸 | 1170x700x1707 | 1170x700x1707 | 1353x886x1707 |
重量（KG） | 280 | 300 | 400 |
承重（KG） | 20 | ||
工作環境 | 電源：220V/50Hz | ||
備注：
1、特殊機型及軟件功能可接受定制
2、可選裝激光測量三維尺寸
3、可選裝雙倍率+雙相機
4、可選裝低角度自動升降分區光源
一鍵測量?jī)xFM臥式技術規格
| 型號 | FM100W | FM120W | FM190W |
測量行程 | 82×55 | 120×80 | 190×126 |
R軸移動方式 | 自動 | 自動 | 自動 |
光學鏡頭 | 雙遠心光學鏡頭 | 雙遠心光學鏡頭 | 雙遠心光學鏡頭 |
景深 | 80 | 80 | 80 |
圖像傳感器（像素） | 2000萬 | 2000萬 | 2000萬 |
測量精度（μm） | ±(2.5+L/50) | ±(2.5+L/50) | ±(2.5+L/50) |
重復性（μm） | ±1.5 | ±1.5 | ±1.5 |
光源 | 1000級程控光源 | ||
圖像處理 | IVT先進圖像分析方法，256灰度等級，20:1亞像素處理技術 | ||
軟件 | IVT-VISION | ||
較小顯示單位（μm） | 0.01 | ||
Z軸移動范圍 | 50 | 30 | - |
外形尺寸 | 900x200x460 | 1050x300x560 | 1700x680x1300 |
重量（KG） | 30 | 40 | 385 |
承重（KG） | 5 | 8 | 10 |
工作環境 | 電源：220V/50Hz | ||
備注：
1、特殊機型及軟件功能可接受定制
2、可選固定工作平臺
一鍵式閃測系統應用領域
電子制造、汽車制造、機械加工、液晶顯示、醫用器械、工業材料、航天航空、五金部件、新能源等。
一鍵式閃測系統各種工序應用
初樣檢測 | 抽樣檢測 | 入庫檢測 | 出貨檢測 |
● 通過縮短安裝時間提高生產性 ● 不依賴檢查人員的經驗 ● 符合基準的可追溯管理 | ● 通過縮短準備時間提高設備稼動率 ● 通過提高設備調整精度改善成品率 ● 檢察人員以外的人員也可以進行檢測，從而減少品質部門的負 擔 | ● 按規定標準對多品種產品的入庫檢查進行管理 ● 增加檢查產品數 ， 降低不良發生的風險 ● 通過測量未檢查部位從而提高質量 | ● 可對交貨期短的產品進行出貨檢查 ● 減少制作檢測結果表所需的工時 ● 縮短培訓檢查人員所需的時間、降低人工費 |

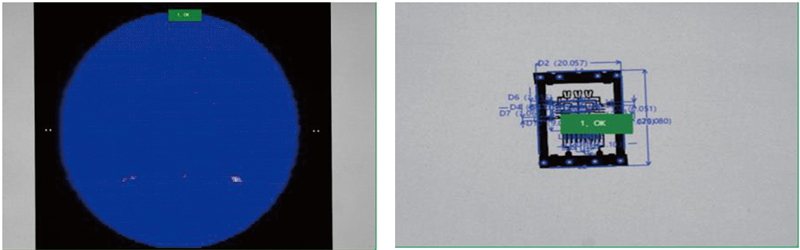

一鍵式閃測系統檢測實例
 |  |  |  |
| 3C小五金 | 齒輪 | 五金制品 | 醫用骨釘 |
 |  |  |  |
| 手機用玻璃 | 彈簧、密封圈 | RFID電子標簽 | 航天防塵罩 |
