解決方案

線束端子測量系統

分類:解決方案 發布時間:2020-06-30 3276次瀏覽

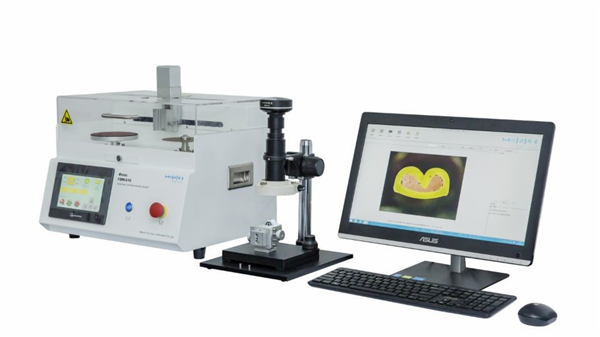

線束端子測量系統是專門用于線束行業品質檢驗而研發的一款檢測分析設備。

線束端子測量系統由端子切割設備、研磨設備、腐蝕清洗、斷面圖像采集系統、線束端子圖片測量分析系統等單元組成。 其優勢如下:

●線束端子測量系統可在5分鐘內完成一個端子的處理分析,因此大大的提高了端子斷面品質檢驗的速度。

●其簡易的操作、高品質的圖像采集系統、準確的測量分析為您的生產保駕護航。

●高性能顯微觀測儀和專用軟件可簡單正確地測量長度﹑計算面積。 放大倍率從 45 倍 ~ 260 倍。 超過AWG30的細線也能鮮明地顯示出。 用新開發的斷面評價專用軟件,可測定 CH?CW, 能瞬時計算出斷面面積。

線束端子測量系統在較大倍率下的測量精度為 1 ~ 2μm。

線束端子分析系統操作簡易

線束端子分析系統是針對線束行業品質檢驗,集切割、研磨、腐蝕清洗、斷面圖像采集及分析為一體的一款分析系統,全套檢測只需5分鐘。

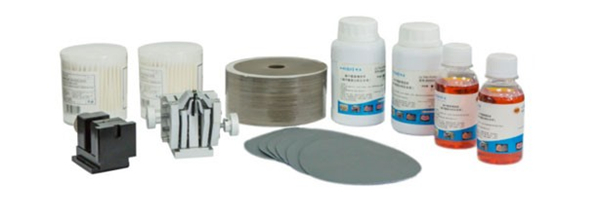

專用夾具

采用人體力學設計,端子裁切、研磨一體化,讓操作更方便、快捷。

針對性專用清洗液

獲得MSDS權威認證。

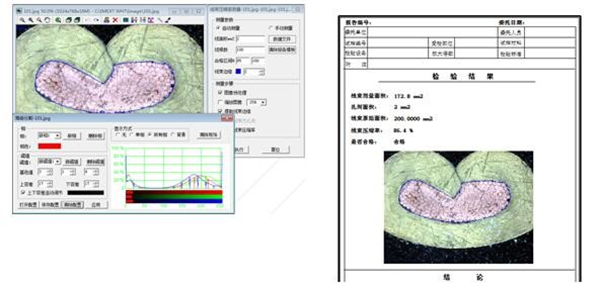

專業的線束測量功能

線束壓縮率測量模塊專用于汽車線束端子剖面的測量分析,可自動測量線束壓縮率。

線束孔洞含量測量模塊專用于汽車線束端子剖面的測量分析,可自動測量線束內孔洞面積含量。

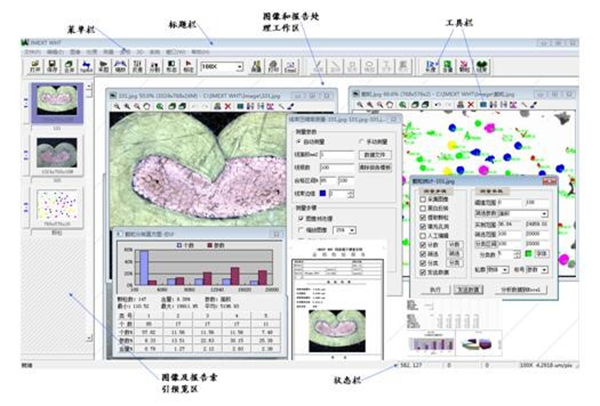

內嵌GB/JB/YB/ASTM/ISO/JIS/DIN等定量分析標準,將全部定量方法分為四類:層深長度測量類、相含量測量類、顆粒形態分析類、線束端子類,支持個性化分析報告模板設計,自動生成圖文并茂的定性分析報告和定量評級檢驗報。


應用行業

主要用于汽車電子等導線端子的檢測,同時也可適于其他電子用戶。


制樣展示
