高清視頻一體機
HRV-200C高清視頻顯微鏡

分類:高清視頻一體機 發布時間:2020-07-03 15402次瀏覽

HRV-200C高清視頻顯微鏡具有拍照、錄像、測量等功能,適用于多種領域視頻檢測,值得推薦哦。

HRV-200C高清視頻顯微鏡

HRV-200C高清視頻顯微鏡具有拍照、錄像、測量等功能,適用于多種領域視頻檢測,值得推薦哦。

產品詳情

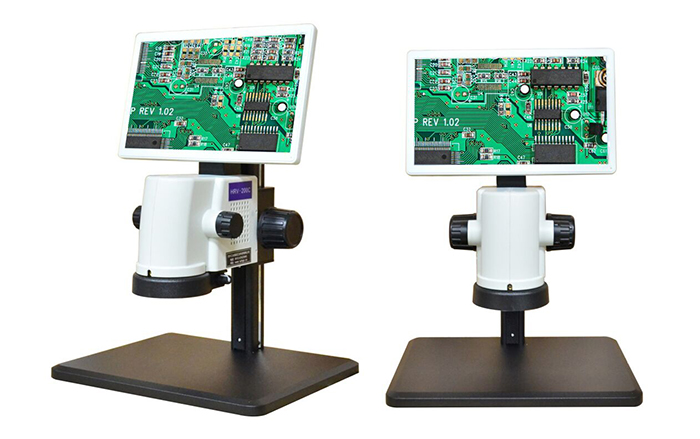

HRV-200C高清視頻顯微鏡

視頻顯微鏡

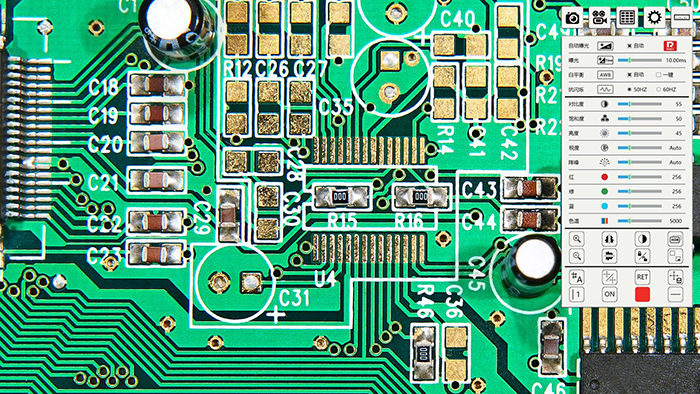

功能菜單界面

功能菜單界面

主功能介紹

9- (1).png

拍照點擊按鈕后即可將頁面拍照存儲至存儲設備。
9- (2).png錄像點擊按鈕開始錄制,再次點擊即可停止錄制并存儲至存儲設備。
9- (3).png預覽點擊按鈕后跳轉至存儲設備查看拍照與錄像內容。
9- (4).png設置點擊按鈕后調出設置功能頁面。
9- (5).png測量點擊按鈕后可調出測量功能頁面。


標定編輯

● 在測量之前,需要針對當前的顯微鏡放大倍數和圖像預覽分辨率對圖像對標定工作, 這樣測量工具才能準確地測量。

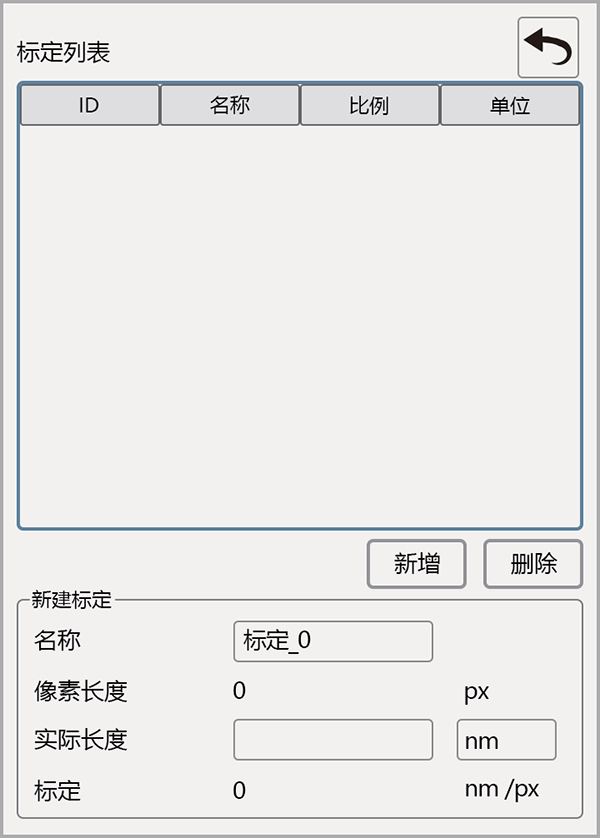

● 點擊測量功能菜單-標定欄“編輯”按鈕進入標定列表(如下圖)

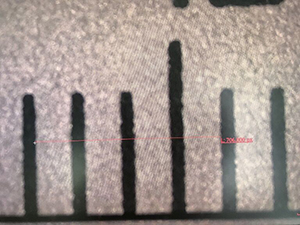

2)、鼠標在點擊一點確定起點,再次點擊結束(此圖為706.000px)

3)、根據實際長度在實際長度中輸入數字,在單位框中選擇長度單位(此圖則為4.000nm)

4)、標定根據實際長度與像素長度自動計算比例

5)、確定無誤后點擊“新增”按鈕即可完成新增


在標定列表中鼠標點擊標定即可選中,再點擊“刪除”按鈕即可刪除此標定

測量工具


坐標點:鼠標點擊按鈕后,在界面中任意一點點擊標記,顯示坐標值。1.2.png圓半徑測量:鼠標點擊按鈕后,在界面中任意一點點擊確定圓心, 第二次點擊確定與圓心距離,測量顯示為半徑。
1.3.png兩點圓:鼠標點擊按鈕后,在界面中任意一點點擊確定圓周上的點, 第二次點擊確定與點之間直徑距離,測量顯示為半徑1.5.png三點定圓:鼠標點擊按鈕后,在界面中任意一點點擊確定圓周上的點, 第二次點擊確定與點之間直徑距離,第三次點擊在圓周上確定與第二點距離,測量顯示為半徑
1.6.png十字線:鼠標點擊按鈕后,在界面中任意一點點擊標記, 顯示水平與垂直于點的直線和點的坐標值1.7.png直線:鼠標點擊按鈕后,在界面中任意一點點擊確定起點, 第二次點擊確定起點與終點距離,測量直線長度
1.8.png圓心距:鼠標點擊按鈕后可選擇三種繪圓方式,依照上訴繪圓方法繪圓,測量兩圓圓心距離1.9.png同心圓:鼠標點擊按鈕后,在界面中任意一點點擊確定圓心, 第二次點擊確定與圓心距離,第三次點擊確定與圓心距離,測量兩圓半徑
2.1.png折線測量:鼠標點擊按鈕后,在界面中任意一點點擊確定起點, 第二次點擊確定起點與終點距離并轉為新直線起點...測量顯示為總長度2.2.png角度測量:鼠標點擊按鈕后,在界面任意一點點擊確定起點,第二次點擊確定直線, 第三次點擊確定與第二點之間直線,測量兩直線之間夾角角度


點線距:鼠標點擊按鈕后,在界面任意一點點擊確定起點,第二次點擊確定直線,第三次點擊確定與直線垂直距離,測量垂直直線長度2.5.png矩形:鼠標點擊按鈕后,在界面中任意一點點擊確定直角位置, 第二次點擊確定矩形面積,測量矩形所占面積
2.6.png曲線測量:鼠標點擊按鈕后,在界面中任意一點點擊確定起點, 鼠標經過路徑為長度,第二次點擊確定終點,測量畫線長度2.7.png弧長測量:鼠標點擊按鈕后,在界面中任意一點點擊確定起點, 第二次點擊確定直線,第三點確定與第二點直線,經過三點弧度大小,測量反正弦函數與半徑
2.8.png平行線:鼠標點擊按鈕后,在界面中任意一點點擊確定起點, 第二次點擊確定直線,第三次點擊確定平行直線位置,測量兩條平行線之間距離2.9.png多邊形:鼠標點擊按鈕后,在界面中任意一點點擊確定一角, 每點擊一次即增加一角,測量多邊形所占面積。

注釋:鼠標點擊按鈕后,調出選框進行字符注釋。


3.1.png坐標系:鼠標點擊按鈕后,界面中心為原點,顯示水平與垂直于原點的直線, 顯示刻度。
3.2.png完成:鼠標點擊按鈕后,完成當前測量工具的使用。3.3.png刪除:點擊后,調出刪除工具,點擊界面測量即可刪除。
3.4.png刪除全部:點擊后,刪除界面所有測量。3.5.png截屏:點擊后,將界面截屏保存至存儲空間。


選項功能包含線寬與顏色

線寬:在線寬框內鼠標點擊選擇線寬,共有四種線寬可選擇

顏色:在顏色框內鼠標點擊選擇顏色,共有九種顏色選擇

標定設置當前測量比例

列表:在列表框內鼠標點擊選擇標定名稱,選擇適宜的測量比例

設置操作介紹

01.png界面設置頁:鼠標點擊按鈕進入頁面設置頁。

02.png保存:鼠標點擊按鈕將當前頁設置保存。

系統設置包含語言設置、時間設置以及RTSP開關。

語言:鼠標點擊框設置中文(簡體)、中文(繁體)和英文語言

時間:鼠標點擊框設置年、月、日、小時、分鐘、秒

RTSP:鼠標點擊圓框選擇自動同步網絡時間的開關

截圖設置可設置間隔時間以及截圖數量

間隔:鼠標點擊間隔框輸入數字,點擊第二框選擇間隔時間單位

數量:鼠標點擊數量框輸入截圖數

錄像設置可設置比特率

比特率:鼠標點擊框設置每秒(1024-8192)傳送的比特數

網絡設置包含DHCP、IP地址、子網掩碼、網關以及DNS地址設置

DHCP:動態主機配置開關

IP地址:設置互聯網協議地址

子網掩碼:設置子網掩碼

網關:設置網關

DNS地址:設置域名服務器

存儲設備共有SD卡與USB存儲設備進行存儲

03.pngSD卡1:處于灰色狀態無法使用,綠色邊框正在使用。

04.pngUSB:處于灰色狀態無法使用,綠色邊框正在使用。

設置可升級、格式化、查看關于與恢復默認

升級:將帶有升級包的存儲設備插入相機,點擊升級即可升級系統

格式化:點擊對存儲設備格式化

關于:點擊查詢固件版本、軟件版本以及序列號

恢復默認:點擊恢復截圖、錄像以及網絡的默認設置

界面設置操作介紹


自動曝光鼠標點擊自動設定快門速度和光圈值的開關
2.png曝光鼠標左右調節快門速度
3.png白平衡鼠標點擊框選擇自動與一鍵校準白平衡基準點
3.png抗閃爍根據市電頻率鼠標點擊圓框選擇抗閃爍頻率50Hz或60Hz
5.png復位鼠標點擊將頁面設置恢復為默認設置
6.png對比度鼠標左右調整白色畫面的亮度來增加對比度
7.png飽和度鼠標左右調整色彩的鮮艷程度
8.png亮度鼠標左右調整畫面的明亮程度


銳度鼠標左右調整圖像邊緣的對比度,靠左邊為自動
10.png降噪鼠標左右調整圖像降噪,靠左邊為自動


鼠標左右調整圖像中三原色紅色數值大小
12.png鼠標左右調整圖像中三原色綠色數值大小
13.png鼠標左右調整圖像中三原色藍色數值大小
14.png色溫鼠標左右調整發射的光的顏色時的溫度


放大

鼠標點擊按鈕放大畫面中圖像

16.png水平鏡像鼠標點擊按鈕圖像水平對稱翻轉
17.png單色圖像鼠標點擊按鈕將彩色圖像轉換為高質量黑白圖像


HDR鼠標點擊按鈕開啟高動態范圍圖像模式
19.png縮小鼠標點擊按鈕縮小畫面中圖像
20.png垂直鏡像鼠標點擊按鈕圖像垂直對稱翻轉
21.png圖像靜止鼠標點擊按鈕將畫面中圖像靜止
22.png圖像對比鼠標點擊按鈕將圖像與拍照圖片進行對比


選擇網格鼠標點擊按鈕選擇網格圖層,共八個圖層選擇
24.png網格開關鼠標點擊按鈕進行網格開關
25.png復位網格鼠標點擊按鈕復位當前圖層網格
26.png保存網格鼠標點擊按鈕保存當前圖層網格
27.png選擇線鼠標點擊按鈕選擇線條,橫線八條,豎線八條,共十六條
28.png線開關鼠標點擊按鈕進行所選線條開關
29.png線色鼠標點擊按鈕改變所選線條顏色,共九種顏色選擇
30.png線寬鼠標點擊按鈕改變所選線條粗細,共四種粗細選擇


HRV-200C高清視頻顯微鏡配置參數

規格

產品型號

HRV-200C

產品分類

測量 HDMI工業相機

光學放大倍率0.7X~4.5X
影像放大倍率16X~104X

感應器尺寸

1/2.8英寸

有效像素

全高清

解析度

1920*1080P@ 60FPS

輸出接口

HDMI 、USB、LAN、SD卡

電源

DC-12V/1A

功能

標示功能

點坐標、十字線、坐標系、文字注解

長度測量

直線長、折線長、曲線長、平行線距、點線距

兩圓心距離

半徑定圓、兩點定圓、三點定圓

幾何測量

線段長、半徑定圓、兩點定圓、三點定圓、同心圓

幾何面積

多邊形、方形

圖像快拍

支持200萬靜態照片

視頻錄影

支持1080P錄像

網絡視頻

支持RTSP網絡串流,RJ45接口

其它功能

垂直旋轉、水平鏡射、單色圖像、凍結圖像、圖像對比

配件

標準配件

鼠標、DC-12V電源、HDMI線
