材料分析金相顯微鏡
清潔度分析儀

分類:材料分析金相顯微鏡 發布時間:2021-03-15 5994次瀏覽

清潔度分析儀是一款專用于檢測顆粒物重量,顆粒物大小,數量及屬性歸類設備,具有專業性強,全威性高,測定結果的公認性高等優勢。INFINUO清潔度檢測分析系統符合ISO16232,VDA19,ISO4406 ISO4407, NAS1638,GB/T-20082,GB/T 14039等多種國標及國際標準 。

清潔度分析儀

清潔度分析儀是一款專用于檢測顆粒物重量,顆粒物大小,數量及屬性歸類設備,具有專業性強,全威性高,測定結果的公認性高等優勢。INFINUO清潔度檢測分析系統符合ISO16232,VDA19,ISO4406 ISO4407, NAS1638,GB/T-20082,GB/T 14039等多種國標及國際標準 。

產品詳情

清潔度分析儀系統與奧林巴斯各類型顯微鏡結合緊密,自動化高,工作流設計模式,操作簡便,采集圖像快速高效,自動補償聚焦確保每幀圖像清晰,無縫拼接瀏覽,智能識別統計,按照選擇標準生成結果及報告。

清潔度分析儀適用于汽車零部件、航空、醫療、通信等清潔度檢測。如于汽車行業清潔度檢測、液壓潤滑行業顆粒度檢測,正極材料清潔度檢測等領域。

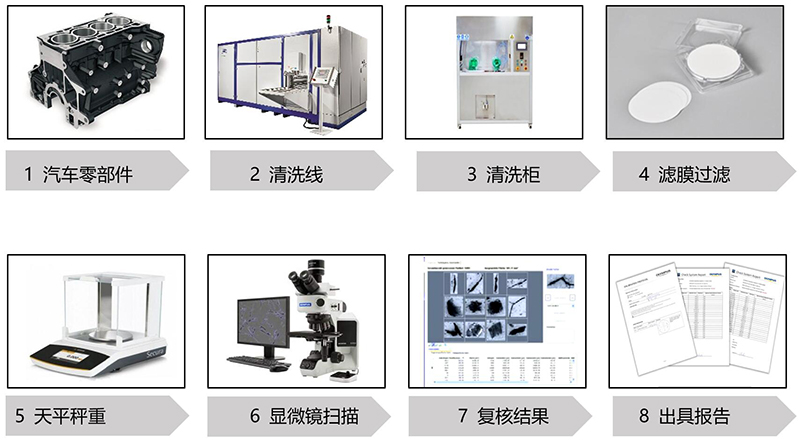

清潔度操作流程

清潔度操作流程

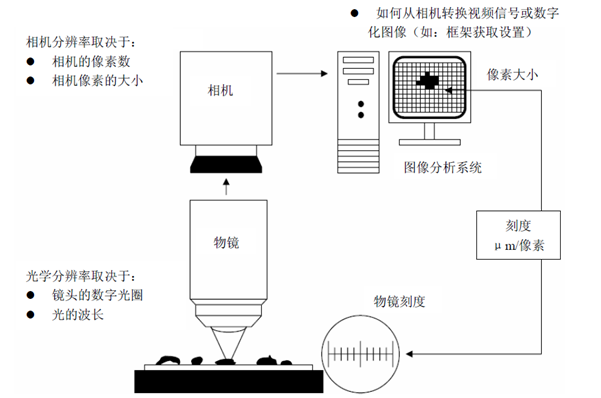

清潔度分析儀原理圖

清潔度分析儀原理圖

清潔度分析儀功能描述

1、自動掃描樣品 Auto Scan,Support Multiple Scanning Area

一鍵啟動自動掃描分析,采用較新無縫拼接技術保證顆粒物原貌,無錯位,同時提供全貌掃描圖,非縮率圖,可實現每個顆粒定位回看,保證顆粒無誤判。可測量零件清潔度、油液清潔度等。能滿足各種應用需要。

2、自動識別反光顆粒(金屬)、不反光顆粒(非金屬)、纖維  Auto Analysis

系統自動識別顆粒,可以同時檢查出不反光顆粒和反光顆粒(一般為金屬顆粒)、纖維。自動對三種顆粒進行檢查分類。 支持設置各種顆粒的合格區間。支持自定義三種顆粒的區分設置。

3、統計與分析   Analysis and Statistics

系統自動識別顆粒、自動分析顆粒類別、自動統計顆粒參數。同時支持修改顆粒。提供多種統計分析工具。

4、專業清潔度報告  Professional Cleanliness Report

支持模板化報告生成模式,包含統計數據、評級、濾片全貌圖、樶大顆粒照片等信息;可選擇多種報告模式。

5、自定義中心。

采用國際中心定位掃描模式,無需取點設置,重復性更好。

清潔度分析儀技術參數

光學系統

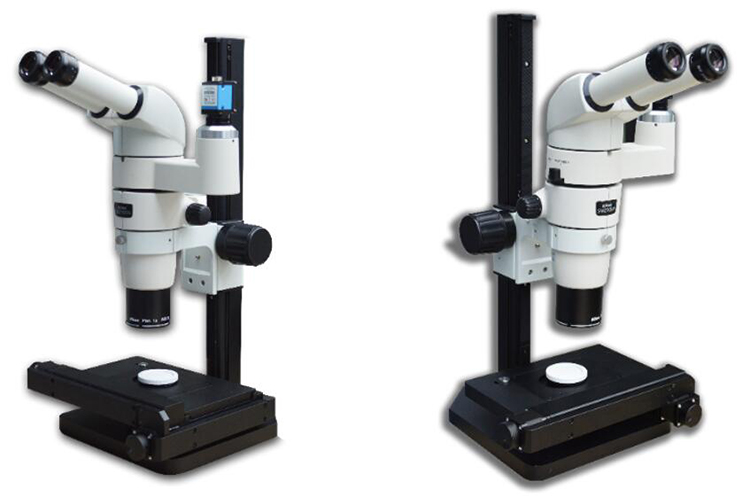

顯微鏡

日本尼康體式顯微鏡SMZ800N

變倍比

8:1

倍率

0.8-8X

照明模式

恒定色溫LED照明

高速掃描相機

分辨率

1900*1200

傳感器類型

CCD芯片成像還原性好,銳利度高,圖像無拖尾

規格

1/1.8 inch

幀速率

20 fps

接口

USB3.0

自動掃描平臺

有效行程

XY有限行程:100*75mm

分辨率

1um

精度

+/-0.5   μm

重復性

<± 2μm

移動手柄

8個方向任意移動

控制器

XY控制

電腦

聯想臺式電腦

英特爾酷睿10代處理器,8G內存,256G固態硬盤,1T機械硬盤,24寸高清窄邊框顯示器,正版win10系統,正版office辦公軟件

標準塊(標配選配R

在47mm圓形范圍不同位置,內置符合行業標準的多個不同大小的顆粒,可用于驗證分析系統的測量能力,不同分析系統的對標。提供中國計量院第三方檢驗報告,以證明標準顆粒的精度

清潔度分析儀器軟件用途介紹

● 一鍵式操作

一鍵式檢測操作,使復雜的檢測流程簡單化,檢測人員易上手,智能化檢測。上手簡單,易學習,對于未接觸過清潔度檢測的操作人員也能很快掌握。

● 系統校準

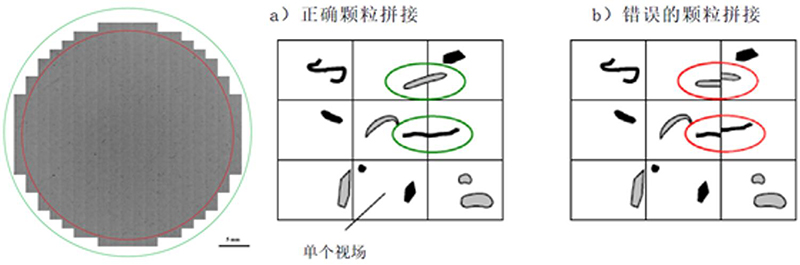

只需水平軸校準和像素分辨率校準,無多余復雜選型。無經驗操作人員也可熟練使用。采用較新圖像無縫拼接算法,保證顆粒物原貌,無錯位,同時提供全貌掃描圖,非縮率圖,國內首創。

拼接

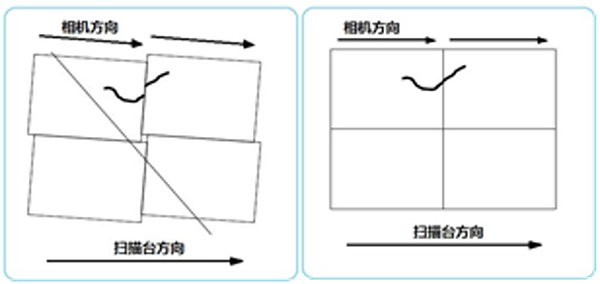

● 自動校準掃描系統

自動掃描

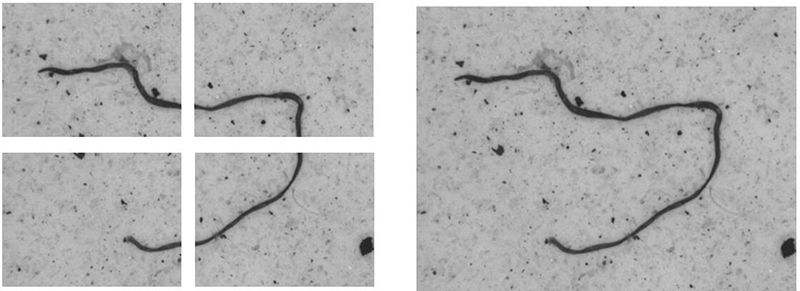

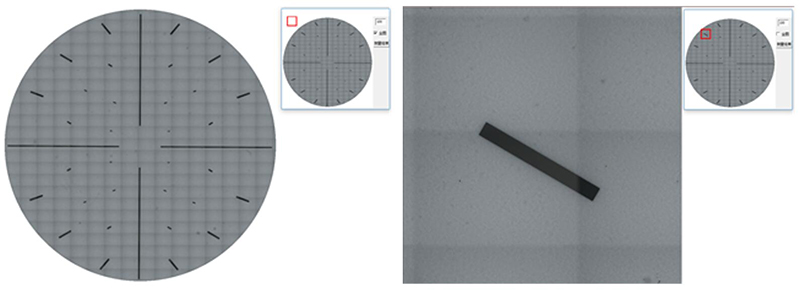

● 支持跨視野超大顆粒/自動校正偏移

超大顆粒觀察

● 自定義標準

內置ISO16232/VDA19標準,用戶可以根據需要加入不同的分析標準,或選擇已有標準進行分析。軟件支持現行多種標準進行分析。金屬、非金屬、纖維區分,按照ISO16232/VDA19等國際標準統計分析,同時支持用戶自定標準。

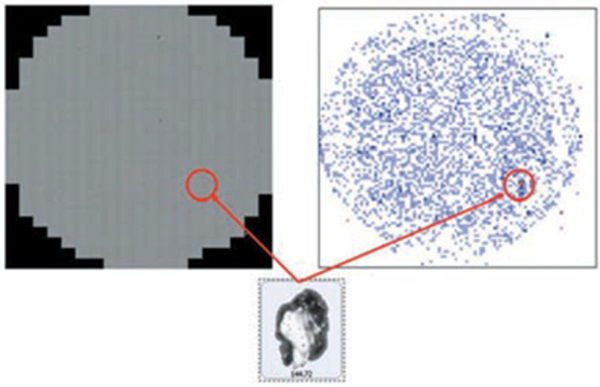

● 對目標顆粒ID回溯功能,進一步測量,判斷顆粒屬性,使數據更可靠

1

● 軟件開放拼接大圖,1:1放大顯示(國內),肉眼可見拼接效果,細微處見真章。

2

● 內含EXCEL/WORD清潔度報告模板,可根據實際情況對報告模板進行修改。

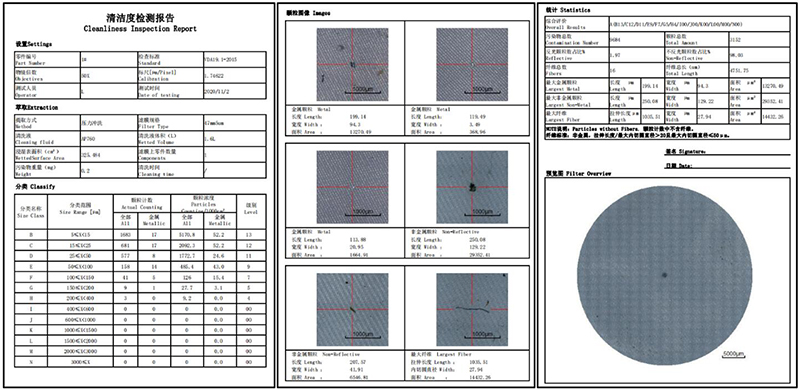

清潔度檢測報告

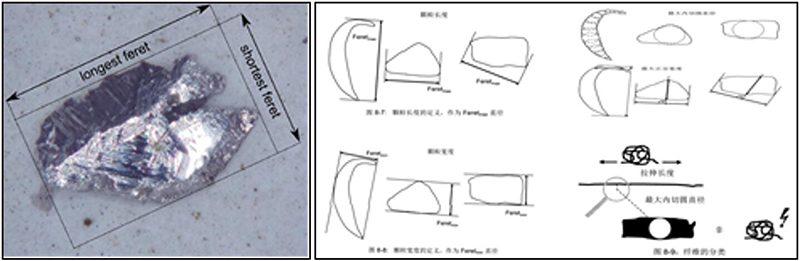

● 算法

系統分析標準中包含多種顆粒尺寸定義,結合圖像算法,滿足不同客戶不同標準對顆粒的不同分析要求

3

● 顆粒屬性自動檢測

軟件掃描完成后,出具顆粒列表,自動識別金屬顆粒,非金屬顆粒,纖維。

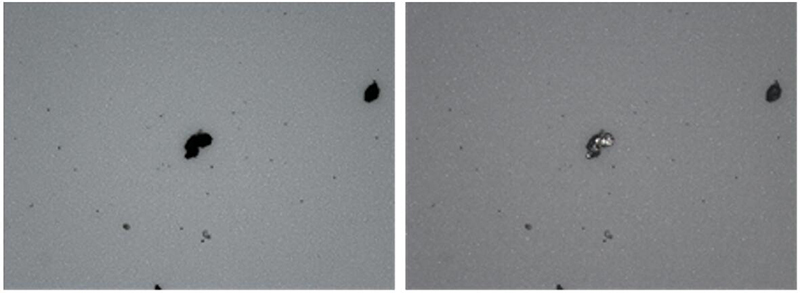

金屬顆粒在偏振光照明模式下,顏色會消失,呈現黑色狀態;在明場照明模式下,呈現亮色金屬光澤;

非金屬顆粒在偏振光以及明場照明模式下,顏色不變;

通過掃描的兩次對比,區分金屬非金屬顆粒,再根據纖維定義,提取出纖維。

清潔度分析儀檢測效果圖

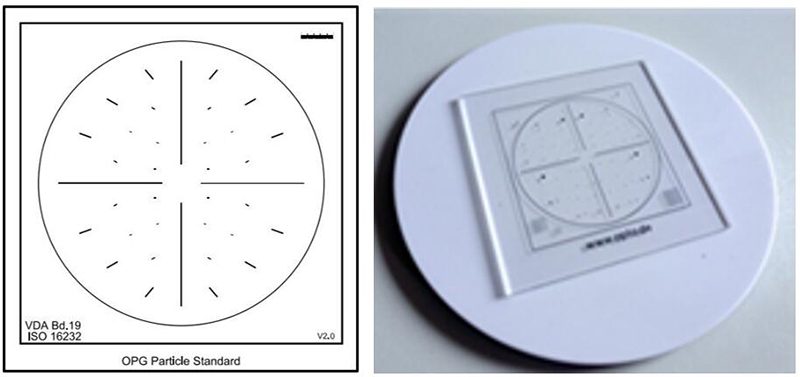

● 校準塊(選配)

在標準47mm圓內劃分4個象限,每個象限顆粒數量都是相等的。

用軟件掃描校準塊看系統是否能夠識別標準塊里面的顆粒數量以及尺寸。

提供第三方檢測報告,數據真實有效,結果可以追溯。

3

清潔度檢測相關設備

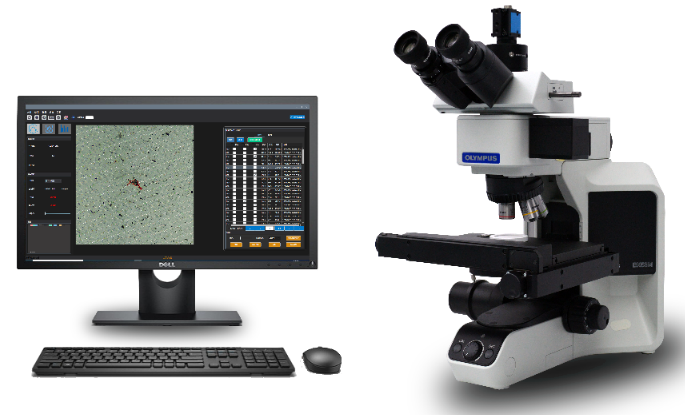

1、清潔度分析儀

清潔度分析儀

清潔度分析儀

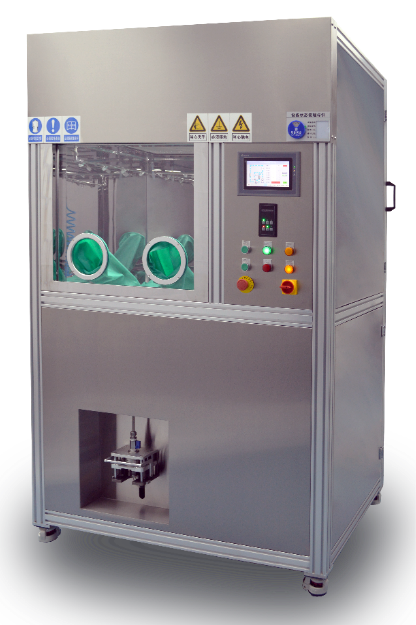

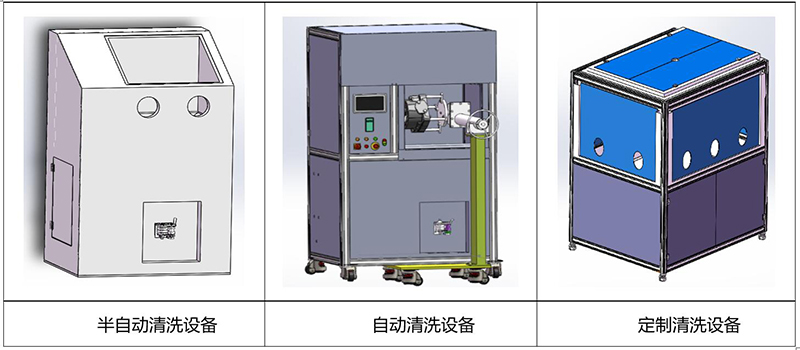

2、清洗設備

清洗設備

3、清潔度制樣設備

清潔度制樣設備

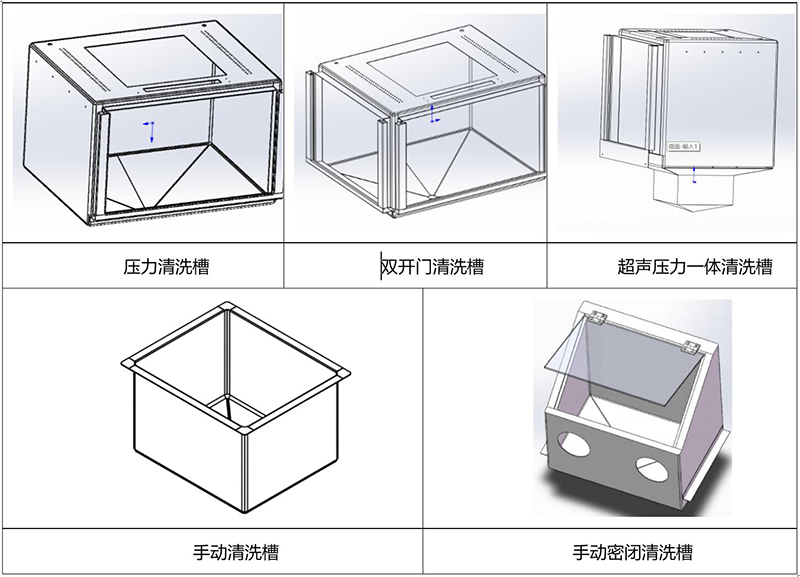

4、清洗槽設計

清洗槽設計

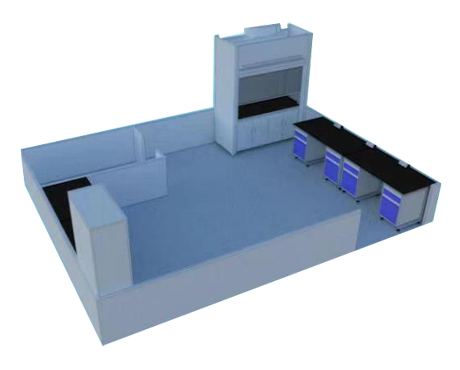

5、清潔度檢測實驗室

清潔度檢測實驗室

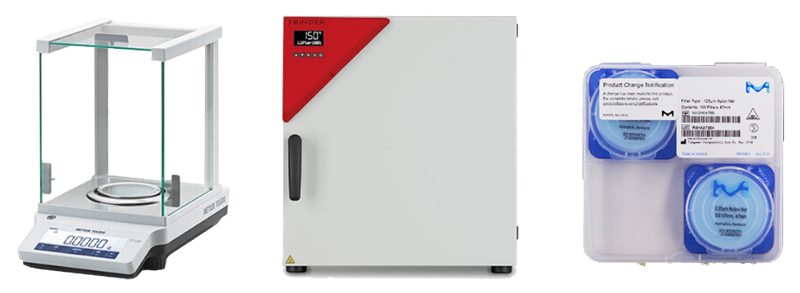

6、清潔度檢測輔助設備及耗材

清潔度檢測輔助設備及耗材

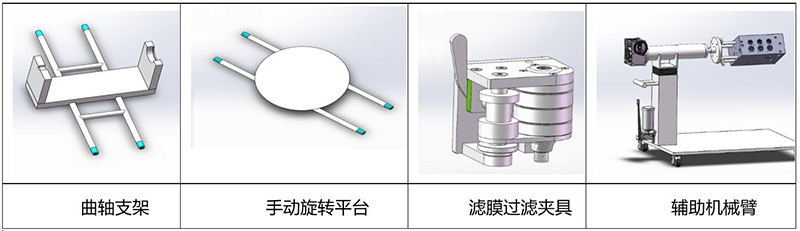

7、工裝夾具設計

工裝夾具
